급유식 왕복동
제품명
AR Series
30년 노하우의 기술로 설계되어 자체생산된 AIREND 적용
저속운전을 통한 저소음,저진동 실현
저속운전과 독자적인 냉각 시스템으로 탁월한 내구성 구현
최고품질의 Component 사용으로 우수한 성능과 신뢰성 확보
양뱡향 토출구 적용으로 배관 연결 편의성 향상

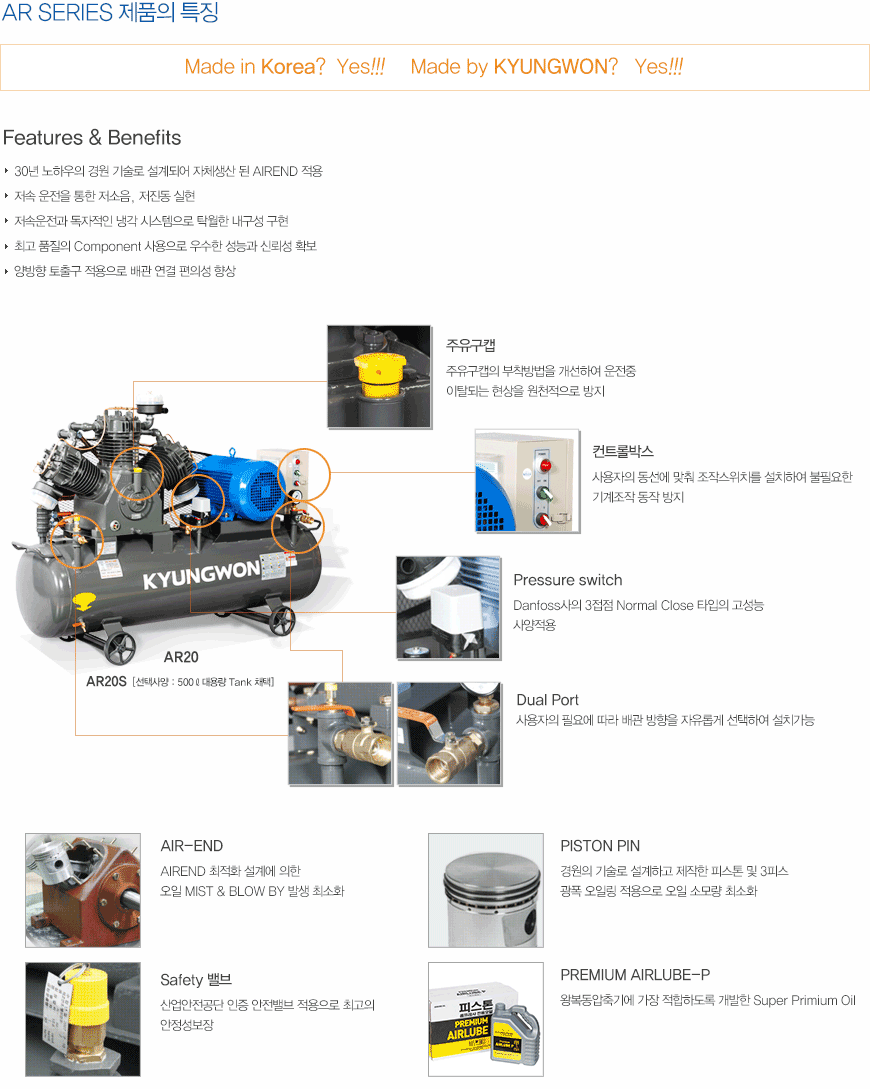

제품 특징
표준사양
제품특징
AR Series 제품의 표준사양
| Model | 출력 | 실린더수 | 피스톤 직경x행정 |
피스톤 배제체적 |
회전수 | 최고사용 압력 |
안전밸브 작동압력 |
탱크용량 | 토출배관 | 밸트 사양 |
운전 방식 |
외형치수 | 중량 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 마력/kw | EA | mm | ℓ/min | rpm | barg | barg | ℓ | A | LxWxH(mm) | kg | |||
| AR5(S) | 5/3.7 | 2 | 90x108 | 618 | 470 | 8.8 | 9.7 | 160 (500) |
15 | B88 X 2 | 연속 / 단속 |
1445 X 575 X 1115 (1830 x 690 x 1380) |
221 (351) |
| AR7(S) | 7/5.5 | 2 | 90x108 | 934 | 700 | 8.8 | 9.7 | 160 (500) |
15 | B90 X 3 | 1445 X 575 X 1115 (1830 x 690 x 1380) |
246 (376) |
|
| AR10(S) | 10/7.5 | 4 | 90 X 100 | 1272 | 500 | 8.8 | 9.7 | 240 (500) |
25 | B92 X 3 | 1710 X 635 X 1135 (830 x 690 x 1310) |
362 (441) |
|
| AR15(S) | 15/11 | 4 | 90 X 100 | 1909 | 730 | 8.8 | 9.7 | 280 (500) |
25 | B96 X 3 | 1830 X 635 X 1135 (1830 x 690 x 1310) |
398 (452) |
|
| AR20(S) | 20/15 | 6 | 90x100 | 2519 | 660 | 8.8 | 9.7 | 280 (500) |
25 | B97 X 3 | 1830 X 635 X 1350 (1830 x 690 x 1500) |
461 (515) |
규격 및 사양은 제품의 개량 등으로 사전예고 없이 변경될 수 있습니다.
